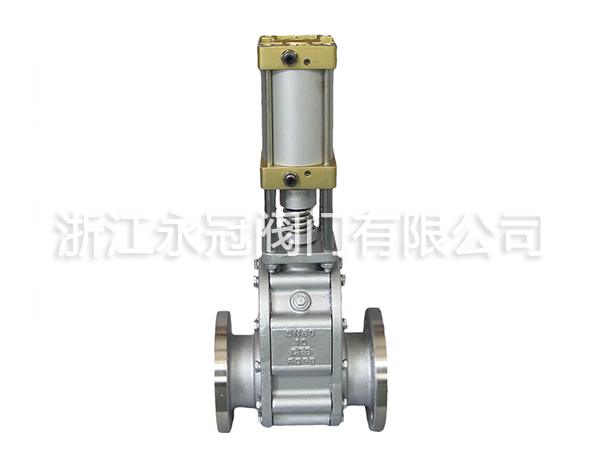

不銹鋼氣動出料閥Z644TC

氣動出料閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷小；本閥料口全流通無阻擋物有吹堵裝置,不容易積灰。耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。獨te的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。

氣動出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。

出料閥特點：

氣動出料閥為氣動雙閘板閥，關閉后任何方向全部密封。閥體采用WCB精密鑄鋼件，閥板與閥座間密合面采用耐磨硬質合金材料或耐磨陶瓷，表面光滑，硬度可達60~70HRC。密封填料采用V型耐磨耐高溫氟橡膠密封組件。

氣動出料閥主要零部件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	中閥體	A105
2	閥座	結構陶瓷	7	填料	柔性石墨
3	閥板	WCB+結構陶瓷	8	填料壓蓋	WCB
4	閥板座	WCB	9	支柱	25#
5	螺母	25#	10	氣動裝置	成品件

不銹鋼氣動出料閥應用規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	廠商標準
	法蘭尺寸	JB/T 79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	12GB/T 229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		Gb/T 12252

不銹鋼主要外形和連接尺寸：

DN	PN(Mpa)	L	D	D1	C	H	n-d
40	1.0	120	150	110	16	450	4-m16
50		120	165	125	16	510	4-m16
65		120	180	145	18	580	4-m16
80		120	195	160	20	610	8-m16
100		120	215	180	20	670	8-m16
125		160	250	210	22	780	8-m16
150		160	285	240	24	850	8-m20
175		160	315	270	26	950	8-m20
200		160	340	295	26	1050	8-m20
225		160	370	325	30	1100	8-m20
250		200	395	350	30	1190	12-m20
300		200	450	400	30	1350	12-m20
